钢丝绳卡头

钢丝绳的绳卡主要用于钢丝绳的临时连接和钢丝绳穿绕滑车组时后手绳的固定，以及扒杆上缆风绳绳头的固定等，包括磷化涂层钢丝绳、镀锌钢丝绳、不锈钢丝绳及光面钢丝绳。它是起重吊装作业中用的较广的钢丝绳夹具。

其它名称：钢丝绳夹、线盘、夹线盘、钢丝卡子、钢丝绳轧头、老虎爪。


使用注意事项

钢丝绳卡头的使用注意事项：不可长期使用，应定期检查、定期报废，不可以反复使用。

（1）卡头的大小要适合钢丝绳的粗细，U形环的内侧净距，要比钢丝绳直径大1～3mm，净距太大不易卡紧绳子。

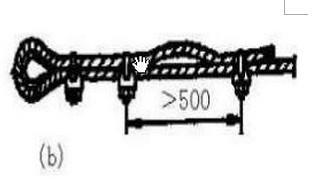

（2）使用时，要把U形螺栓拧紧，直到钢丝绳被压扁1/3左右为止。由于钢丝绳在受力后产生变形，绳卡在钢丝绳受力后要进行第二次拧紧，以保证接头的牢靠。如需检查钢丝绳在受力后，绳卡是否滑动，可采取附加一安全绳卡来进行。安全绳卡安装在距最后一个绳卡约500mm左右，将绳头放出一段安全弯后再与主绳夹紧，这样如卡子有滑动现象，安全弯将会被拉直，便于随时发现和及时加固。

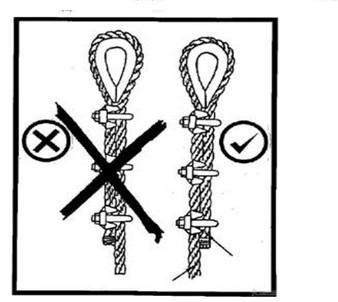

（3）绳卡之间的排列间距一般为钢丝绳直径的6～7倍左右，绳卡要一顺排列，应将U 形环部分卡在绳头的一面，压板放在主绳的一面。

（4）正确布置数量与方法：

绳卡数目一般不小于3—5个，绳卡的间距应≥钢丝绳经的6倍，最后一个卡子距绳头间距≥140mm卡子的数量根据钢丝绳直径而定，

≤18mm设3个，

18-26mm设4个，

26-36mm设5个，

36-44mm设6个，

44-60mm设7个。

（5）钢丝绳绳卡应配套使用，绳直径在19mm以下时，绳卡应不小于3个，19-32mm时应不小于4个。绳卡之间的排列间距一般为钢丝绳直径的6～8倍左右，绳卡要一顺排列，应将U型环部分卡在绳头的一面，压板放在主绳的一面。

钢丝绳卡头安装后受载一、二次应做检查是否松动。一般情况下，螺母需要进一步拧紧。

（6）使用时还应注意以下二点：

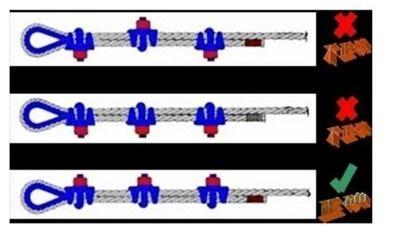

a) 卡子的大小要适合钢丝绳的粗细，U型环的内侧净距，要比钢丝绳直径大1-3mm，净距离太大不宜卡紧绳子，容易发生事故。 b) 上卡头时一定要将螺栓拧紧，直到绳被压扁1/3—1/4直径时为止，并在绳受力后，再将卡头螺栓拧紧一次，以保证接头牢固可靠。 c) 卡头要一顺排列，U型部分与绳头接触，不能与主绳接触，如图1所示。如果U型部分与主绳接触，则主绳被压扁后，受力是容易断丝。
